FM-H1050 自动立式覆膜机 (链刀热刀)



功能简介:

1.自动输纸机及搭边机构

采用高速印刷机用飞达头,走纸平稳、准确,操作简单, 自动输纸机具有预堆纸及不停机給纸功能,保证覆膜过程连贯稳定,节约时间,提高产能。搭口采用伺服控制,搭边保证精度≤±2mm,自动输纸机有最大纸张与最小纸张的限制。除了纸宽受幅面限制外,最大纸长与最小纸长应按3:1受到限制。

2. 除粉机组

覆膜除粉机为干式除粉,由毛刷轮扫粉吸粉和加热压辊去粉组成。覆膜除粉要求在纸张完成搭边以后进行,保证输纸皮带和输纸系统在除粉过程中尽可能不偏移,平稳可靠。

3. 主机由涂胶部、烘干部、压合部组成。

涂胶部主要保证涂胶均匀性。采用镀铬辊上胶,涂胶精度一般控制到≤0.008mm,精度越高,胶量越省且速度越快,烘干部采用大直径(Φ700-Φ800)加热辊,温度控制在80以内,采用强热风循环,达到快速烘干之目的。同时保证胶膜不过热变形或断膜; 压合部采用热压辊电磁加热,具有加热速度快、节能、环保等优点,直径Φ380mm,橡胶压力辊油缸内径加大到63mm,最大总压力达到10T,以保证高速覆膜质量要求。胶辊升压、泄压采用自动装置,压力大小控制更方便,操作更简单。主机控制系统采用电脑触摸屏,操作简洁,稳定性更强。

4.切纸机(割纸机、拉纸机)

切纸机采用圆刀切纸机构,操作更加简单、调节更加方便。能保证105g以上纸张的有效切纸拉断。切纸机还配有链刀切纸系统和热刀切纸系统,它专门针对PETPVC薄膜分切,取代原来的圆刀割膜系统,涵盖率高,对任意膜都能干脆利落的进行有效分切,使其走纸更加平稳,且操作、调节简单方便,PET膜糊着力更强,防膜暴性能更高,更加有利于后道的加工,大大减少了人工、时间、异常的浪费,从而降低了成本,是切纸机得力的小帮手。链刀配置采用单独伺服控制,操作和维修更加简单。切纸机配有薄纸反纸机构,可适当调节薄纸拉断时的变形卷曲;切纸机采用变频调速与主机实行同步调节功能。

5.收纸机

覆膜机的自动收纸机具有不停机收纸功能;收纸尺寸与送纸机相配套。

型号 FM-H1050  FM-H1050(带除粉)
 最大印张尺寸  1050*1050mm 1050*1050mm
 最小印张尺寸  390*320mm 390*320mm
 印张重量  100-500g/m2 100-500g/m2
 工作速度  10-80m/min  10-80m/min
 总功率  70kw  75kw
 外形尺寸  8400*2200*2600mm  10200*2200*2600mm
 机器重量  8000kg  8500kg

备注:接收各大规格设备定制。

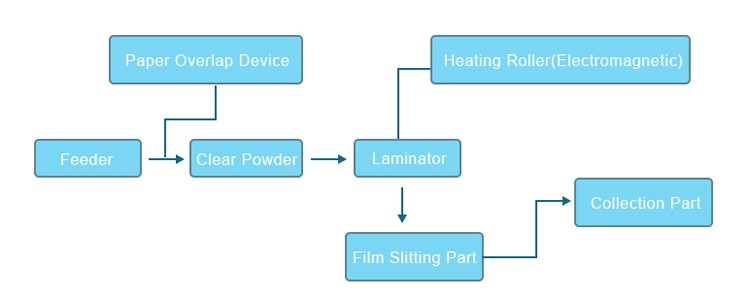

工艺流程:


产品特点:

1.高速印刷机用飞达头,走纸平稳、准确,操作简便。

2.不停机送纸、收纸功能,可有效缩短覆膜辅助时间。

3.伺服控制的搭边机构,确保搭边准确可靠。

4.采用镀络辊上胶,节省胶量,涂胶均匀。

5.采用热强风干燥系统,达到快速烘干的目的。

6.防卷曲装置,适合薄纸覆膜。

7.加热钢辊采用电磁加热系统,快速加热,节能环保。

8.人机界面触摸屏操作,更加方便和人性化。

9.经工业化设计,外形美观大方,独树一帜。

主要零件明细表:

序号

名称

品牌

原产地

1

主电机 main motor

宝利来 Bolilai

浙江 Zhejiang

2

飞达头 Fidek

润泽 Runze

诸暨 Zhuji

3

真空泵 vacuum pump

通优 Tongyou

江苏Jiangsu

4

轴承 bear

NSK

日本 Japan

5

光纤传感器 optical fiber  sensor

欧姆龙 Omron

日本 Japan

6

继电器 relay

施耐德 Schneider

法国 France

7

绿色平头按钮 green flat button

施耐德 Schneider

法国 France

8

红色平头按钮 red flat button

施耐德 Schneider

法国 France

9

急停按钮 scram button

施耐德 Schneider

法国 France

10

二位旋钮 rotary knob

施耐德 Schneider

法国 France

11

交流接触器 AC contactor

施耐德 Schneider

法国 France

12

伺服电机servo motor

台达 Delta

     台湾 Taiwan

13

伺服驱动器 servo driver

台达Delta

 台湾 Taiwan

14

伺服减速机 servo reduction gear

台达Delta

 台湾 Taiwan

15

开关电源 switch power

台达Delta

 台湾 Taiwan

16

温度模块 temperature module

台达Delta

 台湾 Taiwan

17

可编程控制器 programmable logic controller

台达Delta

 台湾 Taiwan

18

刹车电阻 brake resistance

台达Delta

 台湾 Taiwan

19

气缸 cylinder

亚德克  Yadeke

上海Shanghai

20

电磁阀 electromagnetic valve

亚德客 Yadeke

上海Shanghai

21

光电开关 optoelectronic switch

蒂奇 Teach

上海Shanghai

22

触摸屏touch screen

显控 Xiankong

深圳 Shenzhen

23

变频器transducer

台达 Delta

台湾 Taiwan

24

断路器 breaker

正泰 CHNT

温州 Wenzhou

25

电子计数器 electronic counter

大华 Dahua

温州 Wenzhou

26

热过载继电器 thermal overload relay

安德利 Anderle

乐清 Leqing

27

液压泵 hydraulic pump

天地液压 Tiandi Hydraulic

宁波 Ningbo

28

链条 china

西林 Sieling

杭州 Hangzhou

29

散热龙管 radiated dragon pipe

隆辉 Longhui

温州 Wenzhou

30

输送带 conveyer belt

沪龙 Hulong

温州 Wenzhou

31

单向气动隔膜泵 one-way pneumatic diaphragm pump

飞亚 FAZER

温州 Wenzhou

32

风机 draught fan

银牛 Yinniu

台州 Taizhou

33

油管 oil pipeline

汇龙 Huilong

湖南 Hunan

34

电热偶 electric thermocouple

帝奇 Diqi

上海 Shanghai

35

编码器 encoder

欧姆龙 Omron

日本 Japan

36

收卷电机 rolling motor

上合 Shanghe

上海 Shanghai

37

压力表 pressure gage

华仪Heag

杭州 Hangzhou

38

放大器 amplifier

劳意测 Laoyice

德国 Germany

39

光纤 optical fiber

欧姆龙 Omron

日本 Japan

40

链刀(热刀)伺服  chain servo

威科达 Weikeda

深圳 Shenzhen

41

链刀(热刀)触摸屏 chain touch screen

威纶 Weilun

台湾 Taiwan

以上配置如有更改,恕不另行通知。
