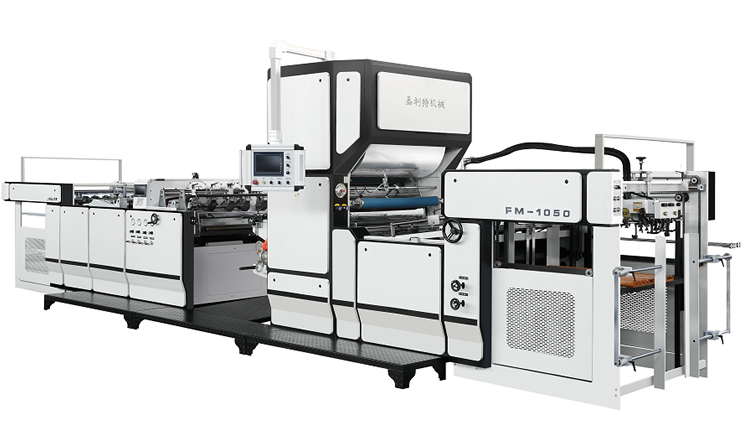

FM-E自动立式覆膜机



适应范围:

FM-E型自动立式覆膜机是我公司最新推出的一款水性干覆、预涂两用机。它结构先进,自动化程度高,操作简单,造型美观大方,可广泛应用于包装、书刊和商用领域的覆膜,是印刷厂及印后加工覆膜用的理想设备。链刀型切纸机构(选配)专门针对薄纸PET、PVC薄膜分切,适用于各种不同薄膜的分切。


各部分功能简介:
1、自动输纸机及搭边机构
自动输纸机具有预堆纸及不停机給纸功能,保证覆膜过程连贯稳定,节约时间,提高产能。保证高速送纸平稳。搭边保证精度≤±2mm,自动输纸机有最大纸张与最小纸张的限制。除了纸宽受幅面限制外,最大纸长与最小纸长应按3:1受到限制。
2、除粉机组
覆膜除粉机为干式除粉,由毛刷轮扫粉吸粉和加热压辊去粉组成。覆膜除粉要求在纸张完成搭边以后进行,保证输纸皮带和输纸系统在除粉过程中尽可能不偏移,平稳可靠。

3、覆膜主机
主机由涂胶部、烘干部、压合部组成。
涂胶部主要保证涂胶均匀性。采用镀铬辊上胶,涂胶精度一般控制到≤0.008mm,精度越高,胶量越省且速度越快;
烘干部采用大直径(Φ700-Φ800)加热辊,温度控制在80℃以内,采用强热风循环,达到快速烘干之目的。同时保证胶膜不过热变形或断膜;
压合部采用热压辊电磁加热,直径Φ380mm,橡胶压力辊油缸内径加大到63mm,最大总压力达到10T,以保证高速覆膜质量要求。胶辊升压、泄压采用自动装置,压力大小控制更方便,操作更简单。主机控制系统采用电脑触摸屏,操作简洁,稳定性更强。

4.、切纸机(割纸机、拉纸机)
切纸机采用圆刀切纸机构,操作更加简单、调节更加方便。能保证105g以上纸张的有效切纸拉断。切纸机还配有链刀切纸系统,它专门针对PET、PVC薄膜分切,取代原来的圆刀割膜系统,涵盖率高,对任意膜都能干脆利落的进行有效分切,使其走纸更加平稳,且操作、调节简单方便,PET膜糊着力更强,防膜暴性能更高,更加有利于后道的加工,大大减少了人工、时间、异常的浪费,从而降低了成本,是切纸机得力的小帮手。切纸机配有薄纸反纸机构,可适当调节薄纸拉断时的变形卷曲;切纸机采用变频调速与主机实行同步调节功能。

5、收纸机
覆膜机的自动收纸机具有不停机收纸功能;收纸尺寸必须与送纸机相配套。




技术参数:

型号

FM-1050E

FM-1050E(除粉链刀型)

最大印张尺寸

1050×1050mm

1050×1050mm

最小印张尺寸

390×320

390×320

印张重量

100-500g/

100-500g/

工作速度

10-80m/min

10-80m/min

总功率

70kw

75kw

机器体积

8400*2200*2600mm

10200*2200*2600mm

机器重量

8000kg

8500kg

备注:接收各大规格设备定制。



工艺流程:





产品特点:
——高速印刷机用飞达头,走纸平稳、准确,操作简便。
——不停机送纸、收纸功能,可有效缩短覆膜辅助时间。
——伺服控制的搭边机构,确保搭边准确可靠。
——采用镀络辊上胶,节省胶量,涂胶均匀。
——采用热强风干燥系统,达到快速烘干的目的。
——防卷曲装置,适合薄纸覆膜。
——加热钢辊采用电磁加热系统,快速加热,节能环保。
——人机界面触摸屏操作,更加方便和人性化。
——经工业化设计,外形美观大方,独树一帜。


主外购零件明细表

序号

名称

品牌

原产地

1

主电机

宝利来

浙江

2

飞达头

润泽

诸暨

3

真空泵

通优

江苏

4

轴承

NSK

日本

5

光纤传感器

欧姆龙

日本

6

继电器

施耐德

法国

7

绿色平头按钮

施耐德

法国

8

红色平头按钮

施耐德

法国

9

急停按钮

施耐德

法国

10

二位旋钮

施耐德

法国

11

交流接触器

施耐德

法国

12

伺服电机

台达

台湾

13

伺服驱动器

台达

台湾

14

伺服减速机

台达

台湾

15

开关电源

台达

台湾

16

温度模块

台达

台湾

17

可编程控制器

台达

台湾

18

刹车电阻

台达

台湾

19

气缸

亚德克

上海

20

电磁阀

亚德客

上海

21

光电开关

蒂奇

上海

22

触摸屏

显控

深圳

23

变频器

台达

台湾

24

断路器

正泰

温州

25

电子计数器

大华

温州

26

热过载继电器

安德利

乐清

27

液压泵

天地液压

宁波

28

链条

西林

杭州

29

散热龙管

隆辉

温州

30

输送带

沪龙

温州

31

单向气动隔膜泵

飞亚

温州

32

风机

银牛

台州

33

油管

汇龙

湖南

34

电热偶

帝奇

上海

35

编码器

欧姆龙

日本

36

收卷电机

上合

上海

37

压力表

华仪

杭州

38

放大器

劳意测

德国

39

光纤

欧姆龙

日本

40

链刀伺服

威科达

深圳

41

链刀触摸屏

威纶

台湾

以上配置 如有更改不另行通知!




FM-E自动立式覆膜机(除粉链刀)视频



FM-E自动立式覆膜机(不带链刀)视频

以上机器颜色按实际为准,图片和视频仅供参考。技术参数性能及特点如有更改,恕不另行通知。
