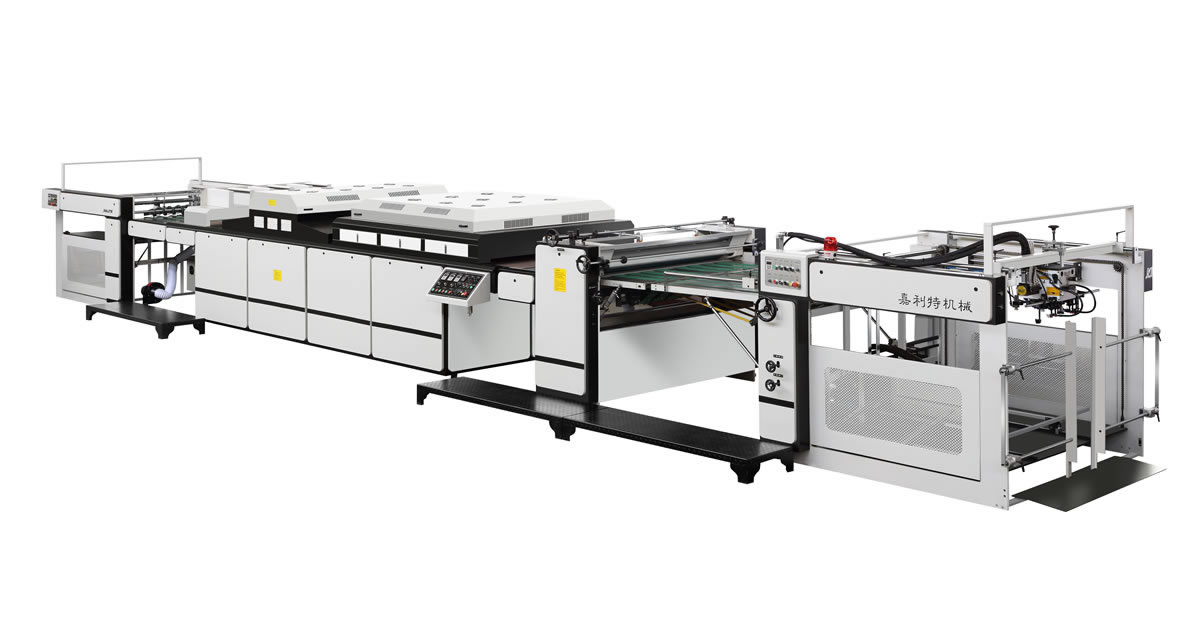

您所在的位置:网站首页>产品中心>SE-1200薄纸型上光过油机

用途:

SE 系列上光机,主要用来各种纸张(80-600g/m²)表面进行上油涂层修饰纸张表面作用,可以做水性油,UV油和吸塑油上光,经本机处理的各种纸张印品表面起防潮和耐磨等作用。机器外形美观、性能稳定可靠、操作简单方便、自动化程度高等特点。

机器配置:

1、高速送纸飞达,四吸四送结构稳定送纸,送纸台上、下限位保护;双张或多张进纸检测装置,无极变频送纸;飞达载纸台上升保护装置;载纸台上方和飞达头设有微动开关,防止纸张上升过高撞击飞达头。

2、除粉机:能有效去除纸面粉尘。(选装)

3、输送台板采用定制不锈钢波纹板。

4主机:三辊涂布(涂布辊直径185mm)。采用辊筒反转机构,使涂布油层均匀、平整细腻,节省光油又能达到产品高品质要求。

5、记忆式PLC控制的风刀系统,确保薄纸作业流畅运行。同时强吸附输纸机构及刮刀左右窜动机构。



6-1、红外线灯箱:恒温IR红外线灯箱可根据产品要求设定使用温度。节约能耗,快速干燥水性光油;耐高温铁氟龙网带自动纠偏保护。

6-2、紫外线灯箱:38千瓦紫外线灯管,可选择1-3组开启,风扇冷却。

7、收纸机(带辅助收纸台)收纸整齐,辅助送纸台和自动送纸台可进行转换使用。

技术参数:

型号

SE-1200

纸张最大尺寸

1150×1100mm

纸张最小尺寸

390×320mm

辊筒长度

1250mm

纸张厚度

80-600gms

工作速度

10-80m/min

工作功率

25-30KW

送纸堆高度

1150mm

收纸堆高度

1050mm

电压功率

380V 50Hz 3P

断路器负荷

100安培

主电机功率

3.5kw

待机功率

70kw

红外灯管

1.2kw×18/21.6KW

紫外灯管

3×8kw/24KW

空气压缩机

容积:60L

排气量:236L/min

功率:1.1kw

真空泵

80PSI

80m3/小时

功率:3KW

机器重量

6900kg

机器尺寸

11800×2000×1800mm3

装柜尺寸

40尺集装箱

油品类型

水性油,UV油,吸塑油

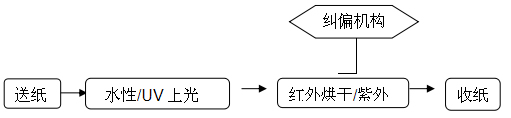

技术参数:

1、高速不停机飞达

四吸四送稳定送纸,最高速度可达12000/小时。

2、上光主机

三辊反转调速机头,保证水性上光效果及不出条纹印,计量辊单独电机驱动,保证上胶量均匀。

风刀改良技术,能确保在80gms纸张上光过油,运行流畅。

3、输送部分

4、烘干部分

红外烘干,紫外光固带风机冷却装置。

18条红外烘干灯管

3组紫外光固灯管

冷却风扇

5、
自动收纸

自动收纸拍纸理纸功能,提高开机机长的使用体验。
