功能结构

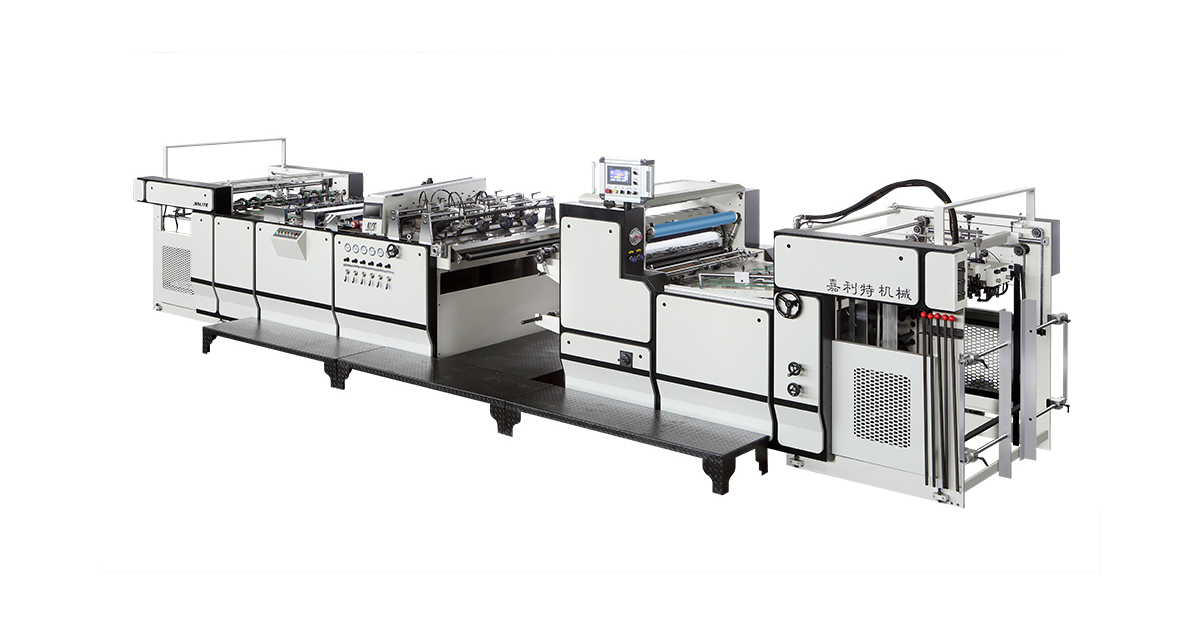

FY 系列全自动覆膜机,预涂型覆膜机,提高产品档次,达到防尘防水防油的效果。

应用范围

广泛应用于课本、书刊、挂历、卡片、产品样本、包装纸盒的裱塑,是印刷厂和包装装潢、美印厂和专业过塑厂提高印刷品质量,降低工艺成本的理想设备。(可选)链刀型割纸机专门针对薄纸PETPVC薄膜的分切,该机具有结构紧凑、运行平稳、超高精度、操作和维修方便等优点。

技术参数

型号

FY-B800

FY-B1080

FY-B1280

最大纸张规格-mm

780X880

1080X1100

1280X1250

最小纸张规格-mm

350×270

350×290

350×290

速度-/

10-110

10-110

10-110

纸张厚度-gsm

80-500

80-500

80-500

纸张搭口-mm

±2

±2

±2

预涂膜规格

1005,1006,1206 (1508 and 1208 适用深压纹纸张)

不停机送纸高度-mm

1150

1150

1150

不停机收纸高度-mm(含托盘)

1050

1050

1050

主电机功率-kw

5.5

5.5

5.5

整机功率-kw

35

35

35

工作功率-kw

25-28

25-28

25-28

电压-V

380V-50Hz-3P

380V-50Hz-3P

380V-50Hz-3P

工作压力-mpa

15

15

15

压缩空气-立方

1.0

1.0

1.0

真空泵

80psi

80psi

80psi

电线粗-平方

16

16

16

机器净重/毛重-kgs

6000/6500

7000/7500

8000/8500

机器尺寸-mm

7000*1900*2100

8100*2200*2100

8500*2400*2100

货柜规格

20 GP

40 GP

40 GP

机器配置


1、
设备外观专业设计,烤漆工艺,经久耐用,美观大气。

2、
送纸机采用飞达气动输纸,四吸四送吸盘,平稳输送不同规格纸张与快速送纸。

3、
输送台板采用定制不锈钢波纹板。

4、
自动加热覆膜主机,搭边装置采用侧拉规和伺服控制系统,精准稳定。直径为380mm热压辊采用电磁加热系统,温度均匀,加热高效节能,保证高品质覆膜要求。

5、
自动割纸机(圆盘刀割纸适用于普通BOPP, OPP膜),配有张力控制器,带弹跳功能,确保纸张平整不卷曲。

6、
自动收纸理纸机。

7、
电器配置主要采用台湾台达电气控制系统、法国施耐德电器原件、日本欧姆龙按钮及感应器。

8、
辅助推车升降换膜,实现单人独立操作。


详细配置

自动输纸机及搭边机构

自动输纸机具有预堆纸及不停机給纸功能,保证覆膜过程连贯稳定,节约时间,提高产能。搭边要保证精度≤±2mm,更稳定;自动输纸机有最大纸张与最小纸张的限制。除了纸宽受幅面限制外,最大纸长与最小纸长应按3:1受到限制。

覆膜主机

热压辊采用电磁加温(外热式),直径Φ380mm,橡胶压力辊油缸内径加大到63mm,最大总压力达到10T,以保证高速覆膜质量要求。

切纸机

割纸机配有圆刀切纸机构,操作更加简单、调节更加方便。能保证105ɡ/m2以上纸张的有效切纸拉断。

圆刀割膜系统,主要适用于OPPBOPP膜切割。走纸更加平稳,且操作、调节简单方便,链刀系统针对PET膜覆膜后进行切割,PET膜糊着力更强,防膜暴性能更高,更加有利于后道的加工,大大减少了人工、时间、异常的浪费,从而降低了成本。

切纸机配有薄纸反纸机构,可适当调节薄纸拉断时的变形卷曲。切纸机采用变频调速与主机实行同步调节功能。

收纸机

覆膜机的自动收纸机具有不停机收纸功能;收纸尺寸必须与送纸机相配套。
