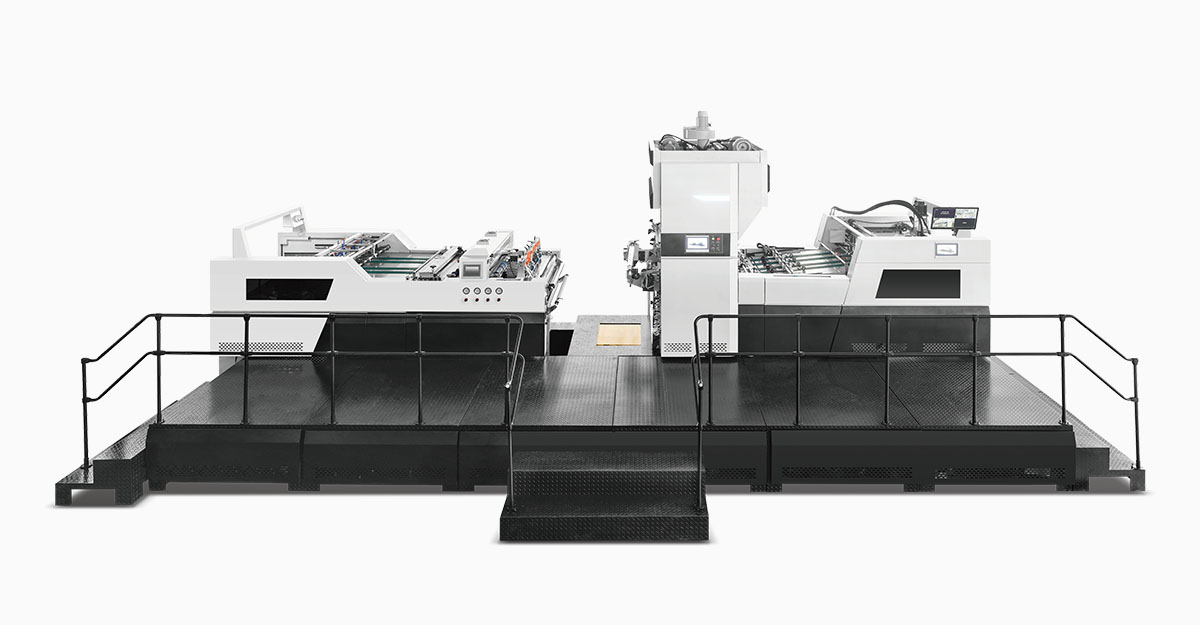

您所在的位置:网站首页>产品中心>NFM-HP1080自动立式两用覆膜机(物联网)

用途:

NFM 系列全自动覆膜机,即涂、预涂两用型机型,作为专业的纸张覆膜设备,适用于广告海报,绘本书刊杂志,资料册,彩盒包装,日历台历,商务卡片等领域,提高产品档次,达到防尘防水防油的效果。是印刷包装企业,印后加工中心的理想选择。

技术参数:

Model

型号

NFM-HP

Max Paper Size

最大纸张尺寸

1080×1100mm

Min Paper Size

最小纸张尺寸

360×290mm

Speed

速度

10-110m/min

Paper Thickness (Round Knife)

纸张厚度--圆盘刀分切

80-500gsm (Above 100gsm easy to adjust, E type corrugated paper)

Paper Thickness (Hot Knife)

纸张厚度-热刀分切

157gms

Overlap Precision

搭口误差

≤±1.5mm

Film Thickness

 (common micrometer)

无胶膜厚度

10/12/15

Common Glue Thickness

涂胶厚度

4-10g/m2

Pre-Gluing Film Thickness

预涂膜规格

1005,1006,1206g/m2 (1508 1208 suit deep embossing paper)

Non-Stop Feeding Height

不停机送纸高度

2460mm

Collector Paper Height

 (incl. pallet)

不停机收纸高度(含托盘)

2280mm

Main motor power

主电机功率

5kw

Whole machine power

整机功率

78kw

Working power

工作功率

30-45kw

Power

电压功率

380V-50Hz-3P

working Pressure

工作气压

15Mpa

Cable Thickness

电线粗细

25mm2

Weight

机器重量

9800kgs

Dimension (layout)

机器尺寸

10280*6000*3200mm

Loading

装柜

40HQ

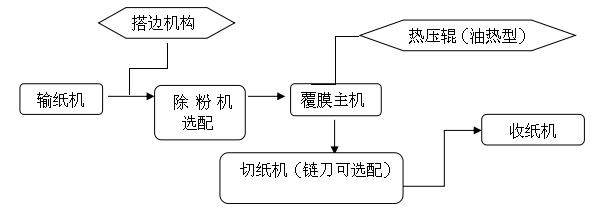

详细配置:

一、送纸部:

1.伺服飞达,四吸四送平稳快速送纸,最高速度可达12000/小时。

2.放纸台有上下超限保护

3.不停机送纸,托盘由流水线输送平台送至飞达下方,主台会自动上升,当主台上升到一定高度时,伺服电机控制副台插杆自动伸出接住主台纸堆,主台上的托盘随主台自动下降至水平面,通过伺服控制系统由流水线输送平台自动运转至自动收纸部位。

4.飞达前后位置智能调节,控制面板输入产品数据即可

5.不停机送纸高度可以达2460mm, 预堆装置,不停机送纸

6.贝克真空泵


二、输送平台
搭边结构

1.输送台板采用定制不锈钢波纹板

2.毛刷轮和橡胶压轮走纸平稳

3.双伺服搭边结构,提高搭边精准度,搭口误差≤±1.5mm


 覆膜主机部:

1. 干燥辊直径加大至1000mm烘箱内置不锈钢翅片电加热管。

2. 加热辊筒采用电磁加热系统,升温降温快,温度稳定,内置测温探头,精准读取温度。

3. 加热钢辊直径380mm, 压力可以最大到15T

4. 上胶辊,计量辊分别由独立电机控制传动,胶水控制更均匀。

5. 机器紧急停机,压膜架自动上升,薄膜自动反转,膜不被胶水污染涂胶系统铁氟龙工艺处理,方便清洗不粘胶

6.总控制触摸屏设计简洁。

7.废膜收卷装置。


四、割纸部:

1.割纸机配有张力控制器,薄纸防卷曲装置,确保纸张平整不卷曲。

2.割纸部分含有磨砂轮,圆盘刀和热刀分切,满足客户不同材质膜分切要求

3.热刀24V低压直接加热刀片分切薄膜,无尾膜热刀伺服电机控制,通过检测纸张搭口厚度的变化确定下刀的位置,精准高效

4. 弹跳辊有独立电机控制,利用速度差可以使纸张快速分离


、自动不停机收纸部

1.不停机收纸高度可达2280mm, 采用自动换板装置,无需人工干预,效率更高,当托盘收纸到一定高度时,减速电机控制不锈钢换板会自动伸出接住纸张,主台上的纸张和托盘会自动下降,下降到水平面后会自动运转至收纸机左侧导轨处,可连接下道工序, 同时由送纸机运转到收纸机右侧的托盘会自动输送至收纸主台上并自动上升到一定高度,不锈钢换板会自动退回,完成自动换纸。

2.采用气动理纸结构,保证纸张整齐,方便下一道工序

3.带有减速轮,避免纸张由于速度过快撞击挡板导致破损

4.计数电眼,运行纸张数量显示收纸机处的显示屏上,可清零可累加

5.感应电眼,感应纸张长度,纸张长度有变化则皮带加速,收纸机挡板翻倒提出纸张
